Šaltas presavimas
Ši technika pasinaudoja metalų plastinės deformacijos gebėjimu. Taikant slėgį, jis išlygina mažus išgaubtų išsikišimus ant ruošinio paviršiaus, veiksmingai sumažindamas paviršiaus šiurkštumą. Aukštas slėgis įvedamas į pelėsių ertmę, kad būtų sukurtos sandariai sutankintos ruošinės, tokios proceso kaip paviršiaus valcavimas ir ekstruzija. Tai gerai veikia su tokiomis medžiagomis kaip polikarbonatas ir polipropilenas. Pažymėtina, kad šaltas presavimas gali žymiai sustiprinti medžiagos tempimo stiprumą ir elastinį modulį.
Kalimas
Pradėkite pasirinkdami tinkamas metalines medžiagas ir atlikite išankstinio gydymo žingsnius, pavyzdžiui, pjaustymą ir valymą. Tada metalo ruošinys kaitinamas iki tam tikros temperatūros, kad padidintų jo plastiškumą ir sumažintų atsparumą deformacijai. Esant smūgiui ar slėgiui, kalimo plaktukams ar presams, tuščia teka plastiniu būdu pelėsyje, kad galėtų susiformuoti (metalas gali laisvai deformuotis visomis kryptimis tokiomis jėgomis). Apmokimai, pagaminti naudojant specialias formas, turi tikslus matmenis. Po kalimo ruošinys atvėsinamas, kad būtų galima ištaisyti jo formą ir našumą, o vėliau terminis apdorojimas, apdirbimas ir paviršiaus apdorojimas dar labiau pagerina jo našumą ir tikslumą.
Mandrelio formavimas
Suprojektuokite „Mandrel“ formą ir dydį, pagrįstą apdorojimo poreikiais, tada naudokite tikslaus metodus, tokius kaip pasukimas ir šlifavimas, kad būtų pagaminta aukšto tikslumo mandrai. Sumontuokite šerdį ant įrangos, tokios kaip tekinimo staklės ar šlifuokliai, ir sureguliuokite ją, kad užtikrintumėte stabilią ruošinio atramą. Apdorodami plonų sienų metalinius vamzdžius, įkišę šerdį į vamzdžio vidinę ertmę, užtikrinate radialinę atramą, užkertant kelią deformacijai posūkio metu ir įgalinant didelio tikslumo gamybą.
Dydžio diapazonas

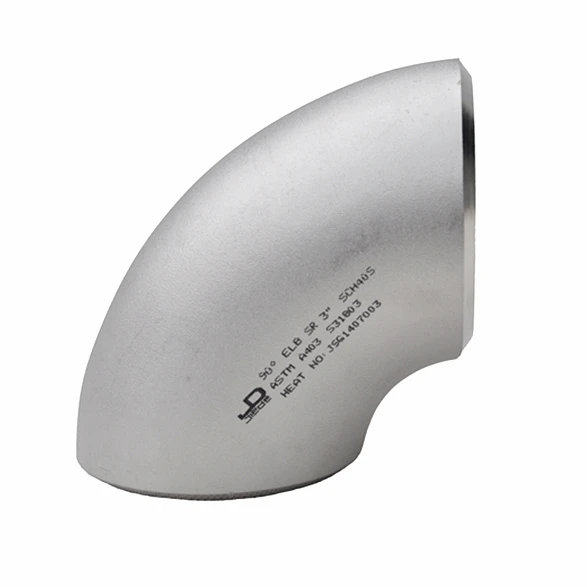

Besiūlė 90 laipsnių trumpo spindulio alkūnė (DN 15 - DN600)
Besiūliai 90 laipsnių trumpo spindulio alkūnės paprastai gaminamos iš aukštos kokybės anglies plieno, nerūdijančio plieno ar lydinio plieno, naudojant tokius procesus kaip karštas stumimas ir kalimas. Jie pasižymi tankiomis konstrukcijomis, dideliu stiprumu ir stipru atsparumu korozijai, todėl jie yra idealūs aukšto slėgio, aukštos temperatūros vamzdynų sistemoms ir tiems, kuriems taikomas griežtas vidutinio grynumo poreikis.
★ Dydžiai laikosi ASTM ir GB/T 12459-2017 standartų (vienetas: mm):
|
Nominalusis skersmuo DN |
Išorinis skersmuo d |
Trumpas spindulys r |
Išorinis D1 skersmuo |
Centras iki galo h |
|
15 |
21.3 |
15 |
21.3 |
15 |
|
20 |
26.9 |
20 |
26.9 |
20 |
|
25 |
33.7 |
25 |
33.7 |
25 |
|
32 |
42.4 |
32 |
42.4 |
32 |
|
40 |
48.3 |
40 |
48.3 |
40 |
|
50 |
60.3 |
50 |
60.3 |
50 |
|
65 |
76.1 |
65 |
76.1 |
65 |
|
80 |
88.9 |
80 |
88.9 |
80 |
|
100 |
114.3 |
100 |
114.3 |
100 |
|
125 |
141.3 |
125 |
141.3 |
125 |
|
150 |
168.3 |
150 |
168.3 |
150 |
|
200 |
219.1 |
200 |
219.1 |
200 |
|
250 |
273 |
225 |
273 |
225 |
|
300 |
323.9 |
300 |
323.9 |
300 |
|
350 |
355.6 |
350 |
355.6 |
350 |
|
400 |
406.4 |
400 |
406.4 |
400 |
|
450 |
457 |
450 |
457 |
450 |
|
500 |
508 |
500 |
508 |
500 |
|
600 |
610 |
600 |
610 |
600 |
Suvirintas 90 laipsnių trumpo spindulio alkūnė (DN 15 - DN1200)
Suvirintos 90 laipsnių trumpo spindulio alkūnės susidaro suvirinimo plieninėmis plokštelėmis arba suvyniotais vamzdžiais. Gamybos procesas yra lankstus ir ekonomiškas, leidžiantis gaminti didesnio skersmens produktus. Jie plačiai naudojami žemo slėgio, didelio skersmens vamzdynuose, norint gabenti vandenį, dujas, aliejų ir kitas terpes.
★ Dydžio specifikacijos (vienetas: mm):
|
Nominalusis skersmuo DN |
Išorinis skersmuo d |
Trumpas spindulys r |
Išorinis D1 skersmuo |
Centras iki galo h |
|
15 |
21.3 |
15 |
21.3 |
15 |
|
20 |
26.9 |
20 |
26.9 |
20 |
|
25 |
33.7 |
25 |
33.7 |
25 |
|
32 |
42.4 |
32 |
42.4 |
32 |
|
40 |
48.3 |
40 |
48.3 |
40 |
|
50 |
60.3 |
50 |
60.3 |
50 |
|
65 |
76.1 |
65 |
76.1 |
65 |
|
80 |
88.9 |
80 |
88.9 |
80 |
|
100 |
114.3 |
100 |
114.3 |
100 |
|
125 |
141.3 |
125 |
141.3 |
125 |
|
150 |
168.3 |
150 |
168.3 |
150 |
|
200 |
219.1 |
200 |
219.1 |
200 |
|
250 |
273 |
225 |
273 |
225 |
|
300 |
323.9 |
300 |
323.9 |
300 |
|
350 |
355.6 |
350 |
355.6 |
350 |
|
400 |
406.4 |
400 |
406.4 |
400 |
|
450 |
457 |
450 |
457 |
450 |
|
500 |
508 |
500 |
508 |
500 |
|
600 |
610 |
600 |
610 |
600 |
|
700 |
711 |
700 |
711 |
700 |
|
800 |
813 |
800 |
813 |
800 |
|
900 |
914 |
900 |
914 |
900 |
|
1000 |
1016 |
1000 |
1016 |
1000 |
|
1100 |
1118 |
1100 |
1118 |
1100 |
|
1200 |
1219 |
1200 |
1219 |
1200 |
Gamybos standartai
Produktas atitinka įvairius vidaus ir tarptautinius standartus, įskaitant:
Kinijos standartai: GB/T 12459, GB/T 13401, Hg/T 21635, Hg/T 21631
ASME standartai: B16.9, MSS SP-43
ES standartai: DIN 2605-2617, EN 10253-3/4
JIS/GOST standartai: JIS B2311/2220, GOST 17375/17376 ir kt.
Taip pat galima įsigyti pasirinktinį apdorojimą pagal ISO/API/EN specifikacijos brėžinius.
Medžiagos parinktys
- Austenitinis nerūdijantis plienas: 304/304L, 316/316L, 321, 321H, 347
- Dupleksinis nerūdijantis plienas: S31803, S32205, S32750 (su atsparumu chloridui)
- Super lydiniai: 904L, 254SMO, 317L (tinkama ekstremalioms pH aplinkai)
Visos medžiagos atitinka ASTM/AISI/UNS standartus (pvz., 1,4301, 1.4401).
Paraiškos
- Naftos ir dujotiekio sistemos
- Cheminio perdirbimo įmonės
- Farmacijos ir maisto produktų įrenginiai
- Jūrų ir jūrų platformos
- ŠVOK ir vandens valymo sistemos
